15 Ago Relés y Protecciones Eléctricas Finder
Versatilidad y calidad son las características fundamentales en los productos Finder. Empresa especialista en fabricación de relés y temporizadores, y siempre preocupada en responder a las necesidades y tendencias del mercado con productos innovadores, Finder presenta su gama de productos y soluciones para el mercado de energía.
Compuesto por relés de potencia, interfaces con relé de estado sólido, relé rápido, y relé Biestable, entre otros, los productos Finder son una nueva solución para quien busca calidad, flexibilidad y facilidad.
Algunas características de esta familia de productos:
Bajos tiempos de Operación: Serie 58, con tiempos de operación muy bajos (t<9ms), y Relé Ultrarrápido con t<3ms.
Vida Mecánica: Relés de alta vida mecánica tanto en AC (20.106 de ciclos) como en DC (50.106 de ciclos).
Vida Eléctrica: Gracias al Know How de tratamiento térmico del núcleo de bobina, los relés Finder poseen uno de los mas altos niveles de vida eléctrica que, dependiendo de la carga, en algunos casos llega hasta 200.103 ciclos
Resistencia a la vibración: Los relés Finder están preparados para trabajar en zonas con alto nivel Sísmico (incluido Nivel 4), llegando a soportar, en el menor de los casos, hasta 15 veces la aceleración de la gravedad según IEC 60068-2-6. (Ver cuadro).
Capacidad de Ruptura en DC: Familias de relés destinados especialmente a manejo de Rupturas en DC, que son capaces de abrir cargas de hasta 1Amp en 110Vdc con L/R 40ms.
Resistencia a la vibración: Valor máximo de aceleración (medido en g = 9.81 m/s2) con frecuencia incluida en el campo precisado, que puede ser aplicada al relé a lo largo del eje X, sin que la apertura de los contactos (NA en el caso de bobina excitada y NC en el de bobina desexcitada) sea superior a 10 μs. (El eje X es el eje perpendicular al lado del relé que contiene los terminales). En estado conectado, la resistencia a las vibraciones, normalmente es mayor que en desconectado.
Nota: el procedimiento de prueba según la IEC 60068-2-6 prescribe limitar el desplazamiento pico-pico a los valores más bajos de frecuencia.
Serie 39 – La interface del mañana, hoy:
Un nuevo concepto en automación. La nueva Serie 39 es una solución de intefaceamento para protección de entradas y salidas de PLC. Versiones con protección extra para circuito de salida, debido al exclusivo módulo portafusible sustituible.
Serie 58:
El relé modular de interface Serie 58 posee versiones de 2, 3 o 4 contactos conmutados, con capacidad de conmutación de 7 o 10 A (250V – AC1), varias opciones de tensión de alimentación y montaje en riel DIN 25 mm. Producto totalmente plug-in, permite el cambio fácil del relé, posee botón de prueba, indicador mecánico y módulo de señalización y protección que indica el status de la bobina y protege el circuito de accionamiento. Base con terminales de la bobina y de los conectores en lados separados, lo que facilita la fijación e identificación de los circuitos.
Serie 4C:
Una solución para interfaces con relé, la Serie 4C tiene dimensiones reducidas, versiones de 1 o 2 contactos conmutados, con capacidad de conmutación de 16 A o 8 A (250V – AC1), varias opciones de tensión de alimentación, con bajo consumo y aplicación en sistemas electrónicos o PLC’s. Posee un módulo de señalización y protección que indica el estado de la bobina y protege el circuito de accionamiento. El producto es de tipo plug-in, lo que facilita la mantención, pues es posible cambiar el relé o módulo sin que se desconecten los cables de la base o se retire del riel.
Serie 6E:
El espacio reducido en el panel, la facilidad de montaje y el bajo consumo de energía en la bobina, más el alto desempeño en la ruptura de cargas muy inductivas (L/R = 40ms), hacen de la interface de potencia Serie 6E de Finder una excelente alternativa para la apertura de las bobinas de disyuntores. Son 3 contactos normalmente abiertos con GAP (apertura) de 3 mm que en serie pueden conmutar de hasta 7 A con tensión de 125V DC y constante inductiva (L/R) igual a 40 ms.

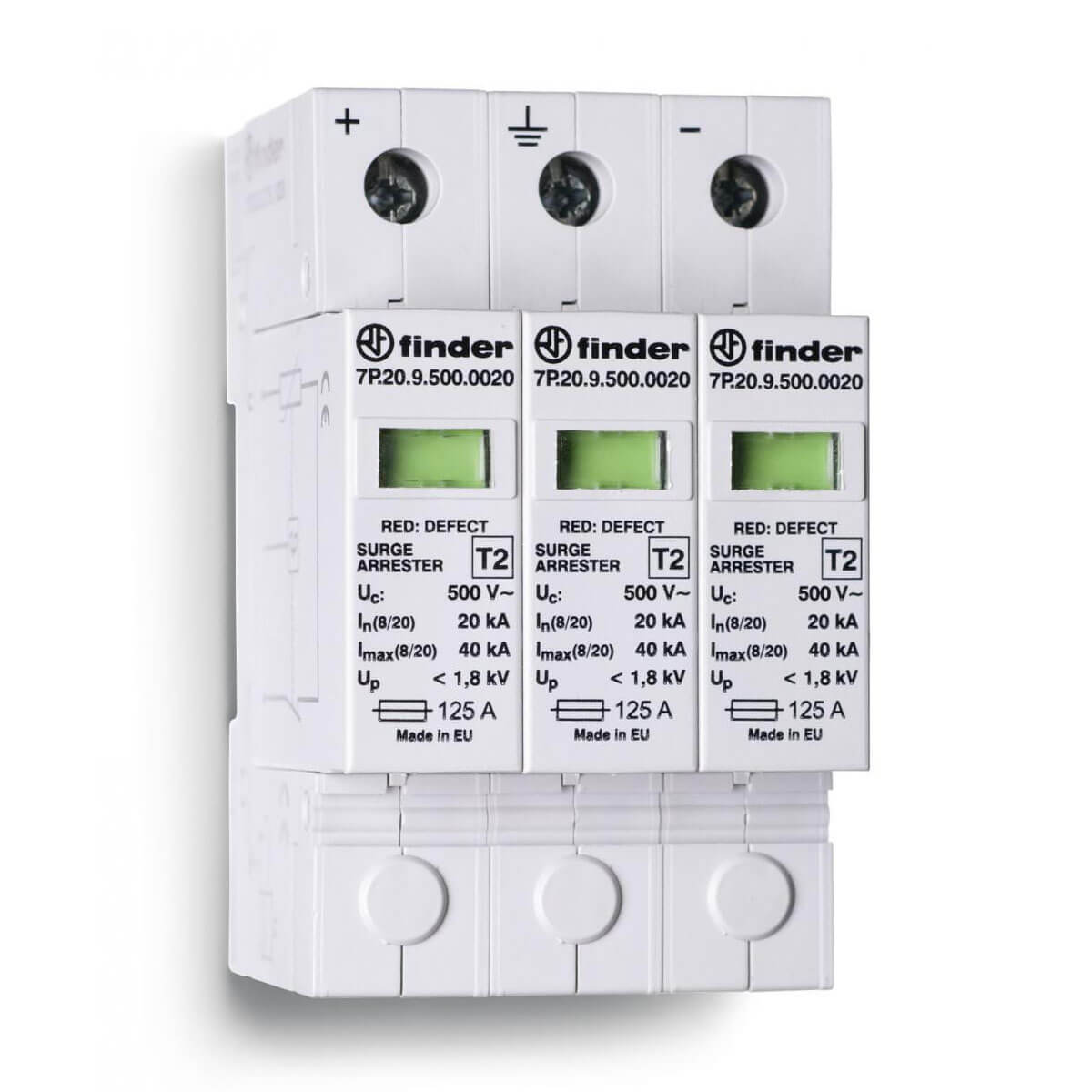

Serie 7P- Dispositivo de Protección Contra Sobretensiones – DPS:
Clase I, I + II, II y III, para sistemas monofásicos o trifásicos. Disponibles en versiones específicas para protección de sistemas fotovoltaicos. Módulos sustituibles con tecnologia de montaje “Upside Down”.

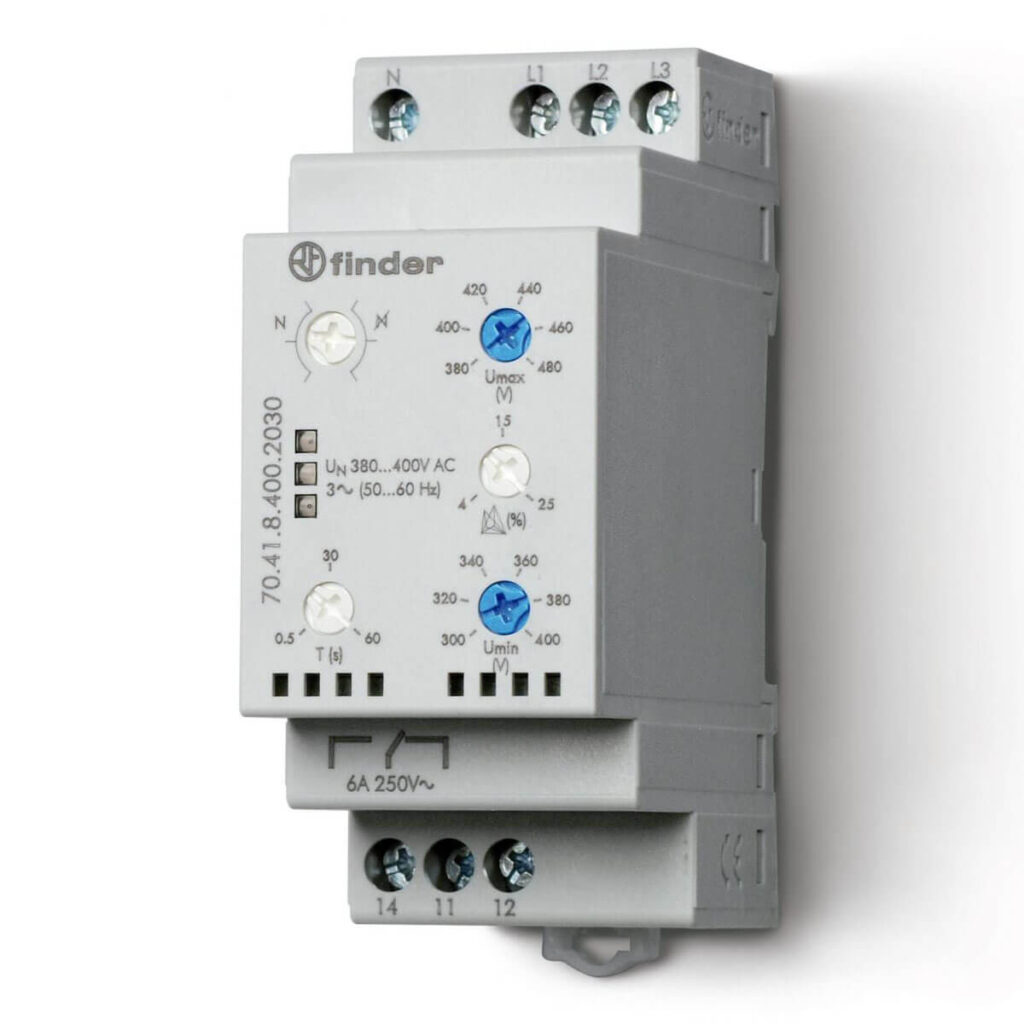

Serie 70:
Monitor electrónico para sistemas monofásicos y trifásicos. Montaje en riel DIN 25 mm. Producto completo: las versiones multifunción ofrecen flexibilidad para el monitoreo de sobretensión, subtensión, rango de tensión (V mín y V máx), secuencia y falta de fase, asimetría y monitoreo de neutro. La nueva Serie 70 permite el monitoreo de motores, dispositivos electrónicos y diversos equipamientos en las aplicaciones industriales.

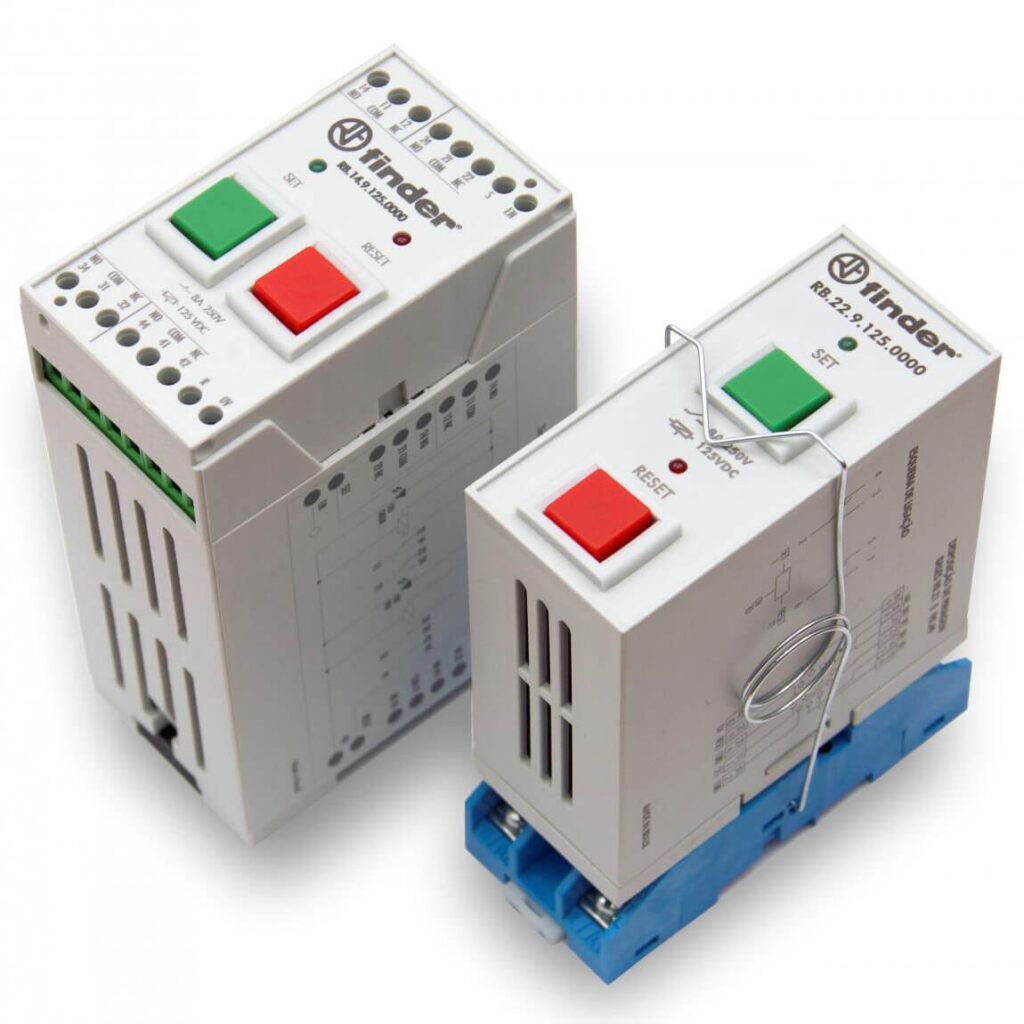

Serie RB:
Disponibles en las versiones modular (4 NA/NF) o plug-in (2 NA/NF). Tensión de alimentación de 110…125V DC. Dos bobinas independientes: SET y RESET que pueden ser accionadas de manera local o remota. Posee prioridad de comando sin restricción de la energización continua y LEDs que indican la presencia de comando.

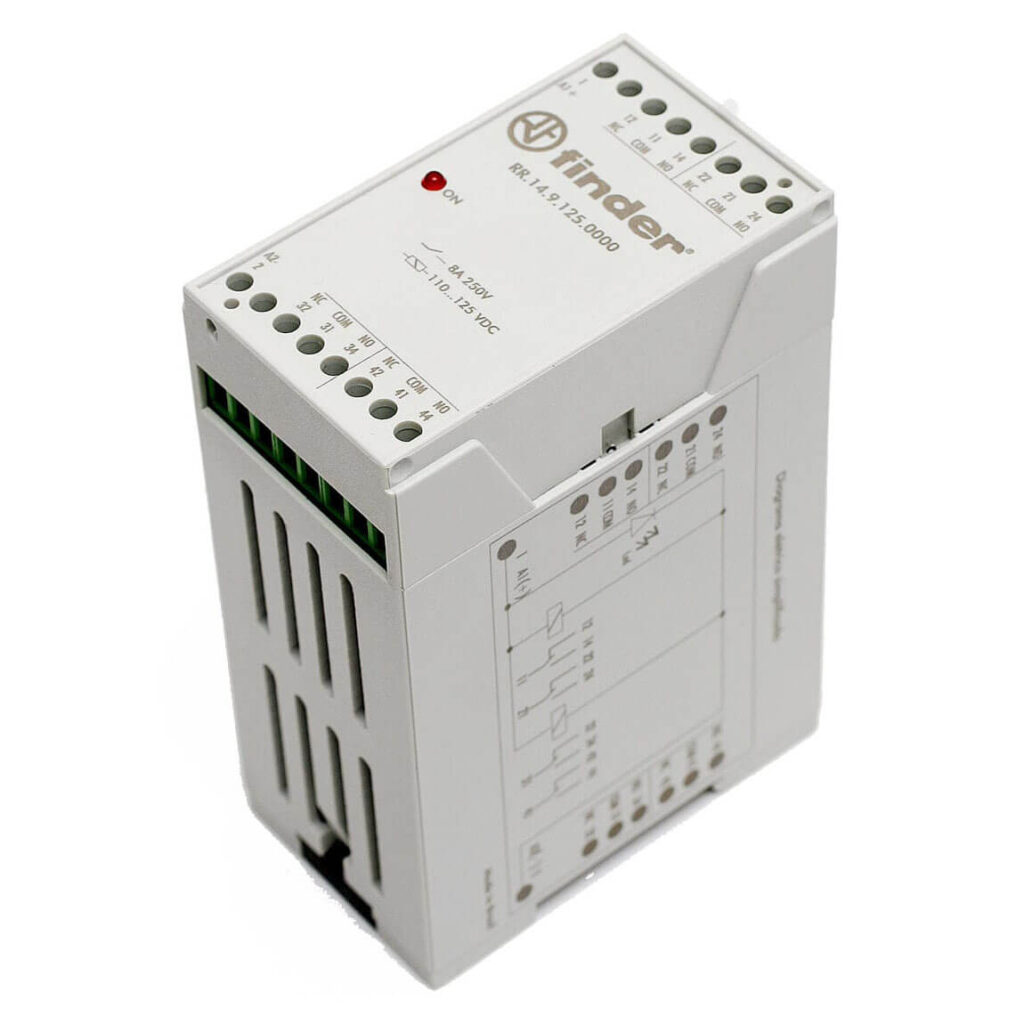

Serie RR – Relé Rápido Modular:
Con tiempo de operación inferior a 3 ms, el relé rápido de Finder Serie RR tiene como gran diferencial la posibilidad de energización continua. Son 4 contactos reversibles con capacidad nominal de 8 A en 250V AC. El relé rápido posee baja disipación de energía, dimensiones reducidas y montaje en riel DIN 35 mm. El RR es ampliamente aplicado en el TRIP de bobinas de disyuntores. Hay versiones disponibles con tensiones de alimentación de 48V DC, 110…125V DC, 220V DC y 250V DC.
